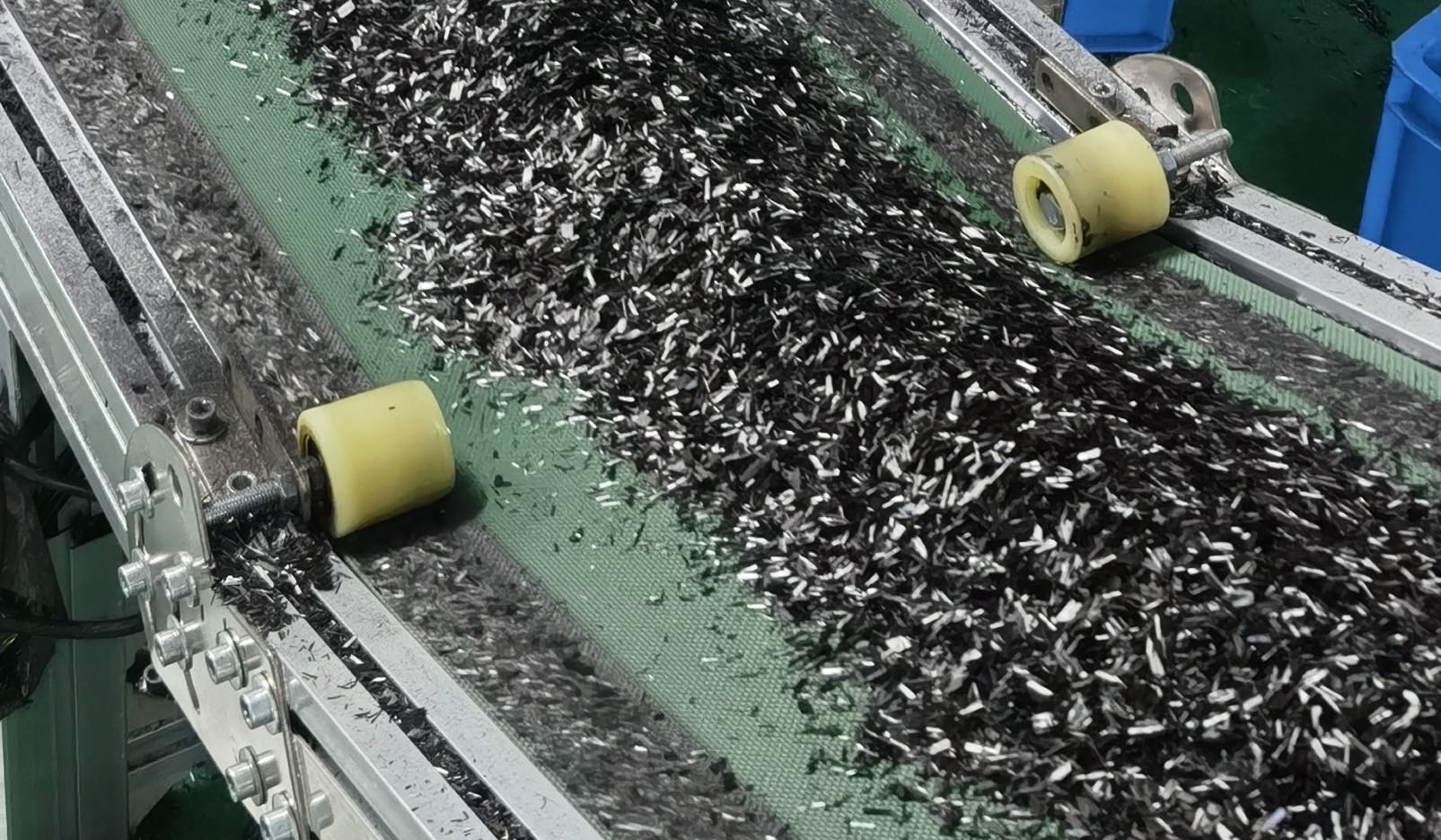

短切碳纤维有碳纤维原丝表面处理后机械切割，长度一般为3-12mm。我司短碳纤维经过表面上浆处理，和热塑性高分子塑料相容性好，适当的堆积密度，在加工过程中很容易下料加工和分散，我司短且碳纤维主要应用于聚丙烯（PP）、聚碳酸酯（PC）、(高温)尼龙（PA）、聚苯硫醚（PPS）、液晶高分子（LCP）、聚醚醚酮（PEEK）等热塑性高分子材料。

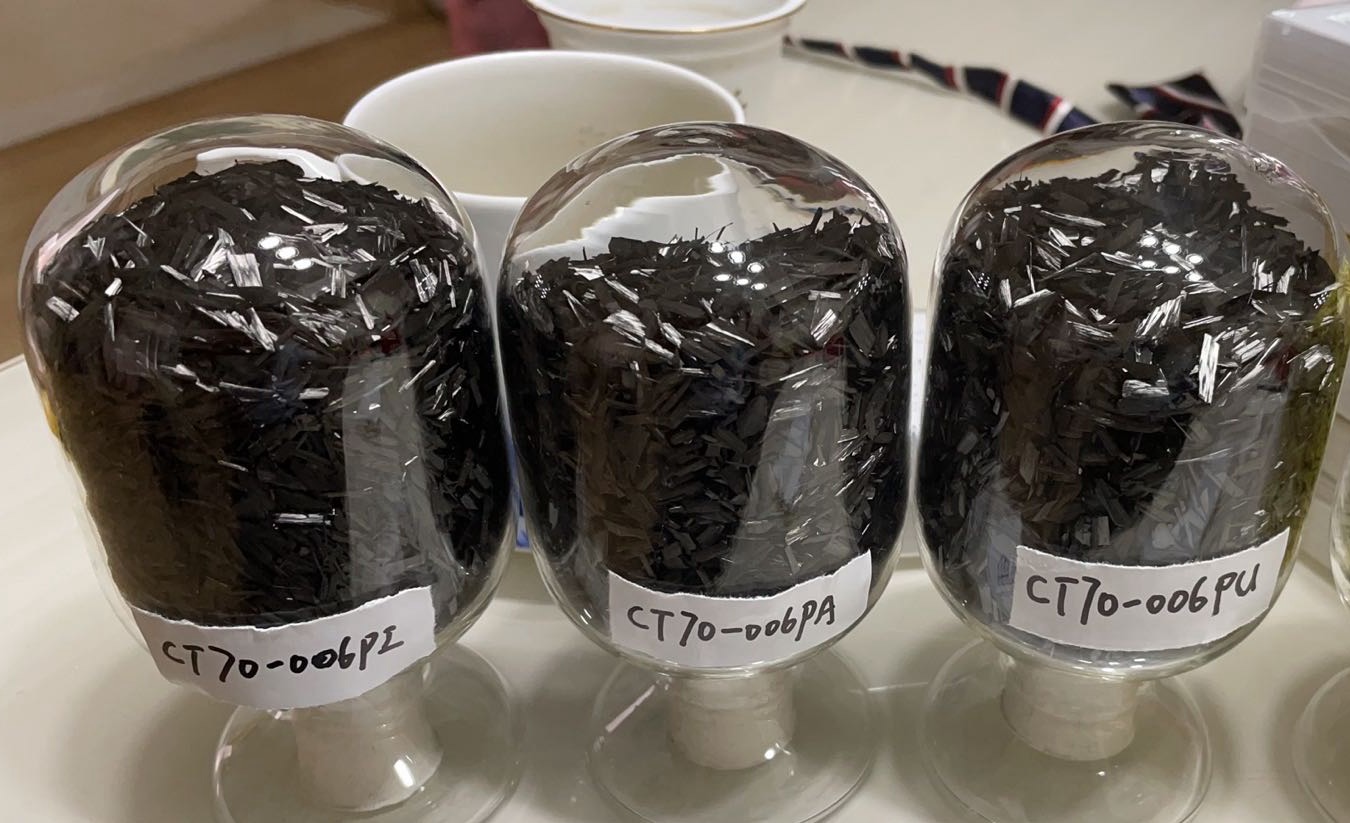

我司牌号主要有：
| 短碳纤维牌号/Type | 备注 | 上浆剂/sizing | 堆积密度g/l | 适合树脂 |
|---|---|---|---|---|
| CT40-006EP | T400级别原丝 | 聚氨酯/PU | 350-450 | PS、ABS、PC、PET、 PBT、 PA6、MXD6、 PA66 |
| CT70-006EP | T700级别原丝 | 聚氨酯/PU | 350-450 | PS、ABS、PC、PET、 PBT、 PA6、MXD6、 PA66 |
| CT80-006EP | T800级别原丝 | 聚氨酯/PU | 350-450 | PS、ABS、PC、PET、 PBT、 PA6、MXD6、 PA66 |
| CT40-006PA | T400级别原丝 | 尼龙/PA | 350-450 | 长碳PA、PA6、MXD6、 PA66、PPA、PPS |
| CT70-006PA | T700级别原丝 | 尼龙/PA | 350-450 | 长碳PA、PA6、MXD6、 PA66、PPA、PPS |
| CT80-006PA | T800级别原丝 | 尼龙/PA | 350-450 | 长碳PA、PA6、MXD6、 PA66、PPA、PPS |
| CT70-006PI | T700级别原丝 | 聚酰亚胺/PI | 350-450 | PPS、 LCP、 PEAK、 PEEK、 PI |
| CT80-006PI | T800级别原丝 | 聚酰亚胺/PI | 350-450 | PPS、 LCP、 PEAK、 PEEK、 PI |
20%CF增强PC
| 测试标准 | CT40-006EP | CT70-006EP | CT80-006EP | |
|---|---|---|---|---|
| 纤维含量 (%) | / | 20% | 20% | 20% |
| 拉伸强度 (Mpa) | ISO 527-2 | 142 | 160 | 178 |
| 密度 (g/cm3) | ISO 1183-1 | 1.28 | 1.28 | 1.28 |
| 断裂伸长 (%) | ISO 179-1 | 2.0-3.0 | 2.0-3.0 | 2.0-3.0 |
| 弯曲强度 (Mpa) | ISO 178 | 210 | 260 | 290 |
| 弯曲模量 (Mpa) | ISO 178 | 14500 | 14600 | 17000 |
| 缺口冲击iso-179 (kJ/m2) | ISO 179-1 | 6.2 | 10.2 | 11 |
| 无缺口冲击 (kJ/m2) | ISO 179-1 | 32 | 53 | 60 |
